四川防爆变频器厂家分享它的工作原理

发布日期:2021-09-16 00:00:00 作者: 点击:

四川防爆变频器厂家分享它的工作原理


  主电路为功率转换部分,为异步电机提供电压和频率调节电源。防爆变频器的主电路可分为两类:电压型是将直流电压源转换成交流的防爆变频器,直流电路的滤波器是电容。电流型是将直流电流源转换为交流的防爆变频器,其直流电路滤波器为电感。它由三部分组成:一个将工频电源转换为直流电源的“整流器”,一个吸收由变换器和逆变器产生的电压脉动的“平波回路”,以及一个将直流电源转换为交流电源的“逆变器”。

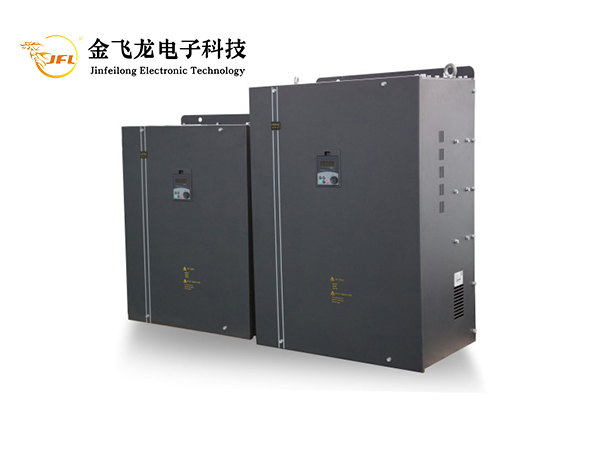

防爆变频器

  (1)整流器:二极管变换器是近年来应用比较广泛的一种变换器,它将工频电源转换成直流电源。两组晶体管变换器也可以用来组成可逆变换器,因为它的功率方向是可逆的,所以可以循环运行。


  (2)平波电路:在经整流器整流后的直流电压中,有一个频率为电源频率6倍的脉动电压。此外,逆变器产生的脉动电流也会改变直流电压。为了抑制电压波动,采用电感和电容来吸收脉动电压(电流)。当器件容量较小时,如果电源和主电路元件有容差,可以省略电感,采用简单的平波电路。


  (3)逆变器:相对于整流器,逆变器是将直流电源转换成所需频率的交流电源,以确定6个开关器件的开、关时间即可得到相交流输出。以电压型PWM逆变器的开关时间和电压波形为例进行了说明。


  控制电路是为异步电机供电(电压、频率可调)的主电路提供控制信号的电路,它有“频率运行电路、电压运行电路、电流检测电路”的主电路,电机的速度检测电路,操作电路控制信号放大“驱动电路”,并由逆变器和电机“保护电路”组成。


  (1)运行电路:将外部转速、转矩等指令与检测电路的电流、电压信号进行比较,确定逆变器的输出电压和频率。


  (2)电压、电流检测电路:与主电路电位隔离检测电压、电流等


  (3)驱动电路:驱动主电路装置的电路。它与控制电路隔离,以便于主电路设备的通断。


  (4)速度检测电路:以安装在异步电机轴上的速度检测器(TG、PLG等)作为速度信号,送入运行回路。根据指令操作,电机可按指令速度运行。


  (5)保护电路:检测主电路的电压和电流。当发生过载或过压时,为防止逆变器和异步电机损坏,逆变器停止工作或抑制电压和电流值。

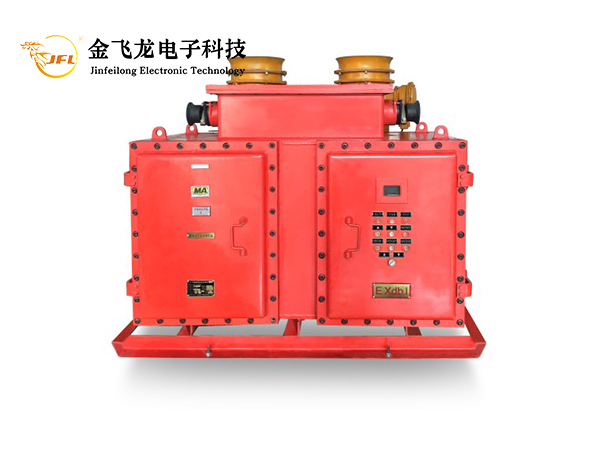

防爆变频器

  防爆变频器厂家对于防爆变频器产生的干扰有三种,即导电干扰、电磁辐射干扰和感应耦合干扰。具体为:


  (1)对周围电子设备和防爆变频器产生电磁辐射;


  (2)直接驱动电机的电磁噪声,使电机的铁损和铜损增加,然后发热,并对电源进行干扰,通过配电网到系统到其他设备;上海刁自动化科技有限公司


  (3)防爆变频器与相邻的其他线路产生感应耦合,产生干扰电压或电流。同样,系统中的干扰信号也会以同样的方式干扰防爆变换器的正常运行。


本文网址:http://www.hbjfl.com/news/1004.html

相关标签:防爆变频器厂家,矿用防爆变频器,矿用四象限防爆变频器
