防爆变频器的工作原理

发布日期:2021-09-14 00:00:00 作者: 点击:

防爆变频器的工作原理


  防爆变频器是应用变频技术和微电子技术,通过改变电动机工作电源的频率和幅度来控制交流电动机的功率传输部件。


  主电路为功率转换部分,为异步电机提供电压和频率调节电源。防爆逆变器的主电路可分为两类:电压型是将直流电压源转换为交流的防爆逆变器,直流电路的滤波器是电容。电流型是将直流电流源转换为交流的防爆逆变器,其直流电路滤波器为电感。它由三部分组成:一个将工频电源转换为直流电源的“整流器”,一个吸收由变换器和逆变器产生的电压脉动的“平波回路”,以及一个将直流电源转换为交流电源的“逆变器”。(1)整流器:二管变换器是近年来应用比较广泛的一种变换器,它将工频电源转换成直流电源。两组晶体管变换器也可以用来组成可逆变换器,因为它的功率方向是可逆的,所以可以循环运行。(2)平波电路:在经整流器整流后的直流电压中,有一个频率为电源频率6倍的脉动电压。此外,逆变器产生的脉动电流也会改变直流电压。为了减少电压波动,采用电感和电容来吸收脉动电压(电流)。当器件容量较小时,如果电源和主电路元件有容差,可以省略电感,采用简单的平波电路。(3)逆变器:与整流器相比,逆变器是将直流电源转换成所需频率的交流电源,以确定6个道岔器件开、关的时间即可得到3相交流输出。用电压型PWM逆变器给出了道岔时间和电压波形。控制电路是为异步电机供电(电压、频率可调)的主电路提供控制信号的电路,它有“频率运行电路、电压运行电路、电流检测电路”的主电路,电机的速度检测电路,操作电路控制信号放大“驱动电路”,并由逆变器和电机“保护电路”组成。山西防爆变频器(1)运行电路:将外部转速、转矩等指令与检测电路的电流、电压信号进行比较,确定逆变器的输出电压和频率。(2)电压、电流检测电路:与主电路电位隔离检测电压、电流等(3)驱动电路:驱动主电路装置的电路。它与控制电路隔离,以便于主电路设备的通断。(4)速度检测电路:以安装在异步电机轴上的速度检测器(TG、PLG等)作为速度信号,送入运行回路。根据指令操作,电机可按指令速度运行。(5)保护电路:检测主电路的电压和电流。当发生过载或过压时,为防止逆变器和异步电机损坏,逆变器停止工作或使电压和电流值不变。

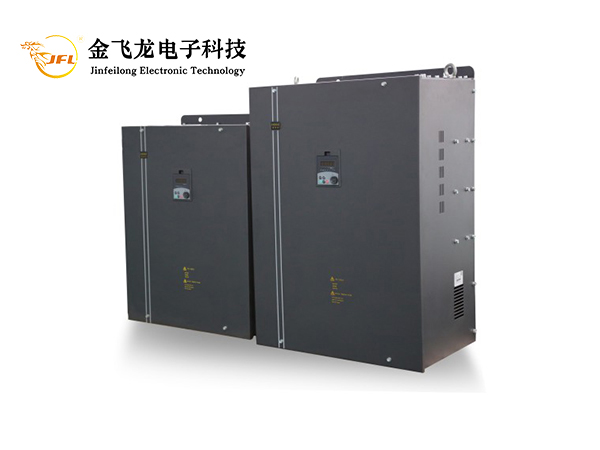

防爆变频器

  矿用四象限防爆变频器,其包括控制变频器通断的主隔离道岔,所述的主隔离道岔连接有真空交流接触器,所述的真空交流接触器与功率变换器,功率变换器上连接有对其控制的变换器控制单元,其特征在于:在真空交流接触器和功率变换器之间设置有能量回馈电抗器,还包括用于装载主隔离道岔、真空交流接触器、功率变换器、变换器控制单元和能量回馈电抗器的防爆外壳,防爆壳体外还设置有对功率变换器进行冷却的散热系统。

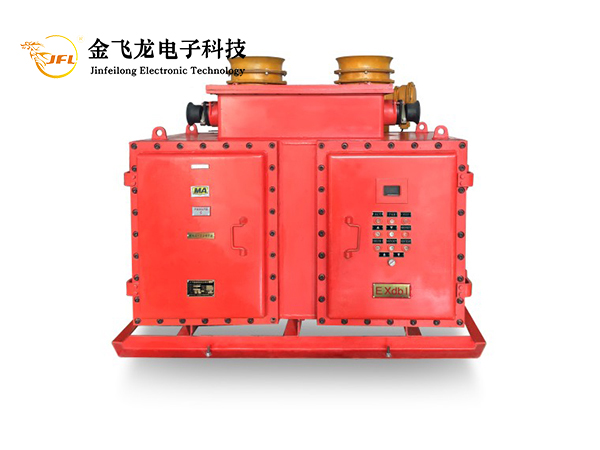

矿用四象限防爆变频器

  防爆变频器厂家集高压大功率晶体管技术和电子控制技术于一体,应用广泛。变频器的作用是改变交流电机电源的频率和幅值,从而改变其运动磁场的周期,从而实现对电机转速的平稳控制。变频器的出现使复杂的速度控制变得简单。变频器+交流鼠笼式感应电机的组合取代了大部分原本只能由直流电动机完成的工作,减小了体积,降低了维护率,使传动技术发展到一个新的阶段。
