矿用防爆变频器如何散热?

发布日期:2022-06-24 00:00:00 作者: 点击:

   由于矿用防爆变频器的所有部件都安装在防爆室中,空气不能流通,散热问题成为变换器要解决的关键问题。


  在防爆变频器中,变频器模块是Z发热的装置,约占整个变频器全部散热的一半;整流模块也相当热,其发热量约占整个变频器的45%;剩余5%是印制板上的电解电容器、充电电阻、均衡电压电阻和加热元件产生的热量。热管是一种传热性能优良的人工元件。它的“相变”传热原理与铜、铝等固体材料和自然传热完全不同。它的有效导热系数是有色金属如铜和铝的数百倍。常用的热管由三部分组成:主体为封闭式金属管,内部有少量工质和毛细结构,需要排除管内空气等杂物。

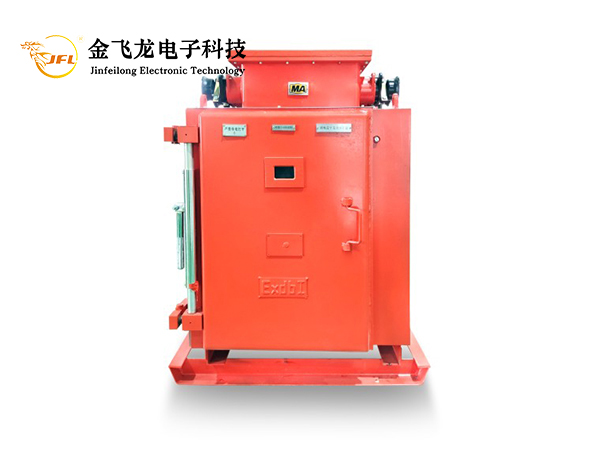

矿用防爆变频器

  热管的运行采用三个物理原理;


  (1)在真空状态下,液体的沸点降低;


  (2)同一物质的汽化潜热远高于显热;


  (3)多孔毛细结构对液体的吸力可以使液体流动。蒸发用热源靠近一段(of)液体的吸热和蒸发,蒸汽潜热的蒸发携带通过空腔流到另一段(冷凝器),气体通过管壁和外界冷介质的热释放潜热和换热完成,冷凝后的液体经毛细结构的吸热或重力回流工作后在蒸发中进入下一个循环。

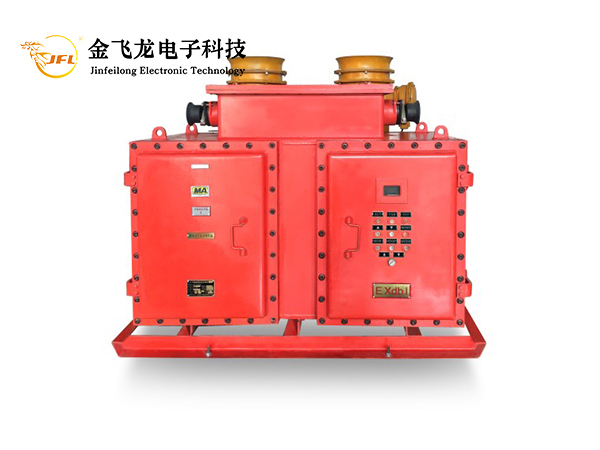

矿用防爆

  防爆电控:热管散热器是在热管技术基础上改进而成的新产品。对于双面散热的分立电力电子器件,风冷全铜或全铝散热器的热阻仅能达到0.04℃/W。该热管散热器的热阻达到0.01℃/W。在自然对流条件下,热管散热器的性能比固体散热器提高10倍以上。热管散热器可自冷,无风扇,无噪音,免维护,安全可靠。防爆型变频器采用了一种新的散热技术——热管散热技术。主电路设计为大单元,安装在矩形防爆室后墙。后墙有一个多余的散热器,连接有IGBT模块、整流模块等加热元件。防爆外壳外壁焊接有槽式散热器,多余散热器与槽式散热器通过热管连接。变频器内部产生的热量通过防爆室后墙上的散热器散热器发出。
