浅谈防爆变频器的测试技术

发布日期:2022-03-16 00:00:00 作者: 点击:

  防爆变频器的输出是基频变化的PWM波。它的测量方法与传统的工频正弦波测量方法有很大的不同。

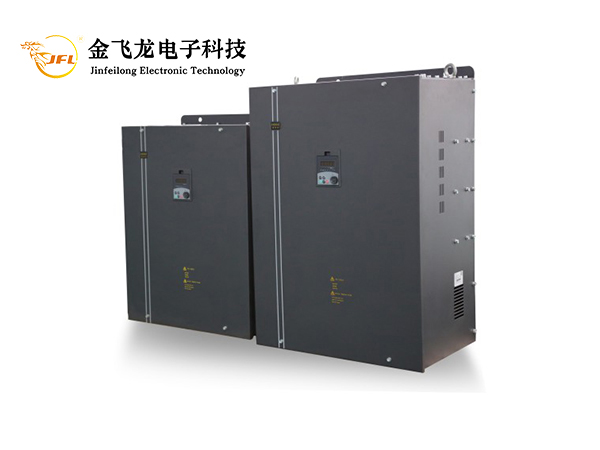

防爆变频器

  1.通常我们说防爆变频器的输出是380V、50Hz,也就是说基波(正弦波)是380V、50Hz。防爆变频器的实际输出波形为PWM波。除基波外,还包含载波信号。载波信号的频率远高于基波,是方波信号,含有大量的高次谐波。


  3、变频测试仪器应该有能力分解各种PWM波形的基波,严格的测量需要使用数字信号处理,也就是说,高速采样样本序列,然后样本序列的离散傅里叶变换,得到基波的振幅,相位,每个谐波的振幅和相位。


  2.普通万用表只能测量45~66Hz或45~440Hz的交流正弦波。部分真有效值万用表的测量频率范围要宽得多,很多人认为可以用于变频测量、测试。事实上,这并不是因为表测量结果既包括基波也包括载波。例如以上防爆变频器,输出380V,测量结果一般在400V以上。

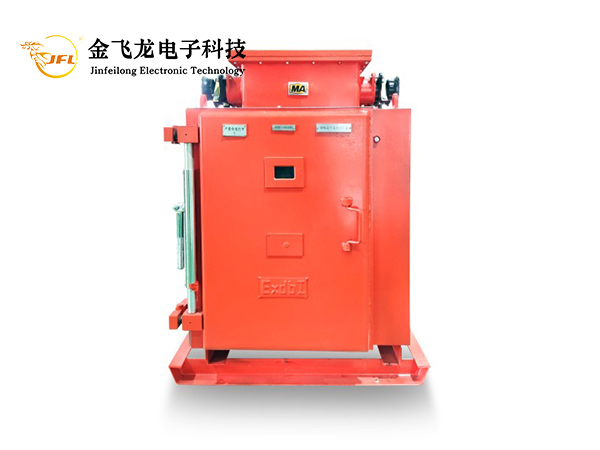

防爆变频器

  4、还有一种思路认为,校准的MEAN(MEAN)可以代替防爆变频器输出的PWM信号中基波分量的有效值。标定平均值理论上等于正弦波的真有效值和正弦调制PWM波形的基本有效值,且易于实现;因此,在许多仪器中使用MEAN来代替PWM的正谐波均方根或基波均方根。但


  变频调速系统的电参数测试应采用具有适当带宽的变频功率发射机和宽带射频功率分析仪,宽带射频功率分析仪对高速通信信号进行采样后的频谱分析,能实时运行电压、电流、波能等基波有效值,并能计算出电压、电流、有功功率和谐波参数的真有效值。
