防爆变频器原理

发布日期:2022-02-25 00:00:00 作者: 点击:

  防爆变频器工作原理:


  主电路为电源转换部分,为异步电动机提供调压和调频电源。防爆逆变器的主电路可分为两类:电压型是将直流电压源转换到交流电压源的防爆逆变器,直流电路的滤波器是电容器。电流型是将直流电流源转换为交流电流源的防爆型逆变器,其直流电路滤波器为电感。它由三部分组成:将工频电源转换为直流电源的“整流器”,吸收变频器和逆变器产生的电压脉动的“平波回路”,以及将直流电源转换为交流电源的“逆变器”。


  1、整流器:目前广泛使用的是二极管转换器,它将电源转换成直流电源。两组晶体管转换器也可以用来形成可逆转换器,因为它的功率方向是可逆的,可以循环运行。


  2.平波电路:整流器整流后的直流电压含有6倍于电源频率的脉动电压。另外,逆变器产生的脉动电流也会使直流电压发生变化。为了控制电压波动,使用电感和电容来吸收脉动电压(电流)。当器件容量较小时,如果电源和主电路元件有余量,可以省略电感,采用简单的平波电路。


  3、逆变器:与整流器相比,逆变器是将直流电源转换到所需频率的交流电源,以确定六个开关器件的开、关时间即可得到三相交流输出。以电压型PWM逆变器的开关时间和电压波形为例。


  控制电路是为异步电机电源(电压、频率可调)的主电路提供控制信号的电路,它有“运行电路的频率、电压、电压、电流的检测电路的主电路,”电机的速度检测电路,操作电路控制信号放大的“驱动电路”,以及逆变器和电机的“保护电路”组成。


  1.运行电路:将外部转速、转矩等指令与检测电路的电流、电压信号进行比较,确定逆变器的输出电压和频率。


  2、电压、电流检测电路:与主电路电位隔离检测电压、电流等。


  3、驱动电路:驱动装置的主电路电路。它与控制电路隔离,以便主电路设备开启和关闭。


  4.转速检测电路:以安装在异步电机轴上的转速检测器(TG、PLG等)为转速信号,送入运行回路。根据指令和操作,电机可按指令速度运行。


  5、保护电路:检测主电路的电压、电流,当过载或过电压等异常时,为防止损坏逆变器和异步电机,使逆变器停止工作或控制电压、电流值。

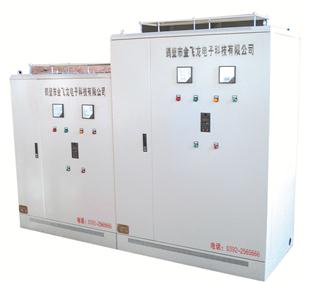

防爆变频器
