防爆变频器的工作原理

发布日期:2021-09-24 00:00:00 作者: 点击:

      主电路是为异步电动机提供电压和频率调节电源的功率转换部分。防爆变频器的主电路可分为两类:电压型为将直流电压源转换为交流的防爆变频器,直流电路的滤波器为电容器。电流型为防爆变频器,将直流电流源转换为交流电,其直流电路滤波器为电感。它由三部分组成:将工频电源转换为直流电源的“整流器”、吸收变频器和变频器产生的电压脉动的“平波回路”以及将直流电源转换为交流电源的“变频器”。

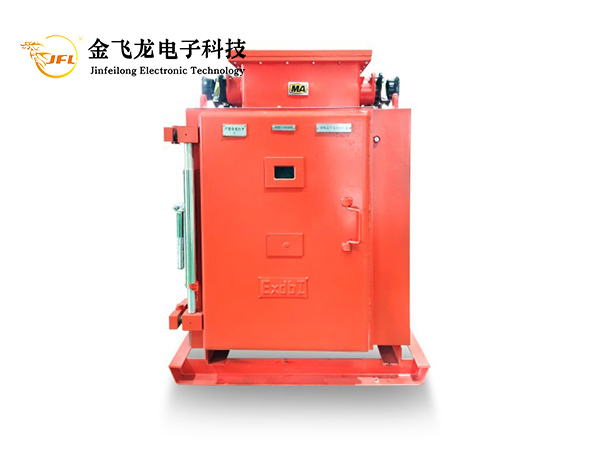

防爆变频器

  整流器:二级管变换器是近年来广泛应用的一种变换器,它将电源转换为直流电源。两组晶体管变换器也可以用来构成可逆变频器,因为它的功率方向是可逆的,所以可以循环运行。


  平波电路:在直流电压经整流器整流后,有一个脉动电压为电源频率的6倍。此外,变频产生的脉动电流也会使直流电压发生变化。为了制约电压波动,使用电感器和电容器来吸收脉动电压(电流)。当器件容量较小时,如果电源和主电路元件有余量,可以省略电感,使用简单的平波电路。


  变频器:与整流器相比,变频是将直流电源转换成所需频率的交流电源,以确定六个开关器件的通断时间,可以得到三相交流输出。举例说明了电压型PWM变频开关时间和电压波形。控制电路是为异步电动机供电(电压、频率可调)的主电路提供控制信号的电路,它有“频率、电压、电压、电流检测电路”的主电路、电机转速检测电路、控制信号放大的操作电路“驱动电路”,以及变频和电机的“保护电路”组成。

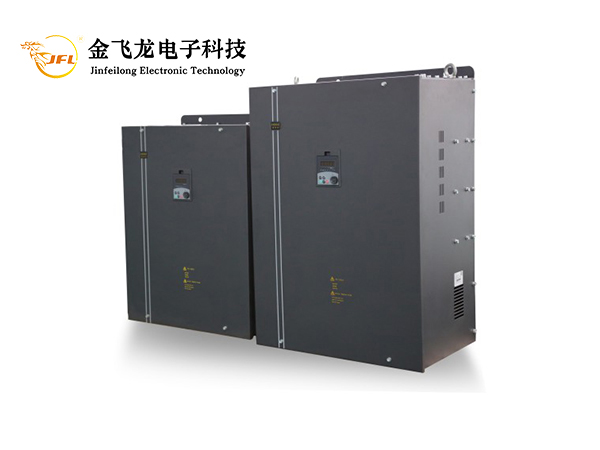

变频器

  (1)操作电路:将外部转速、转矩等指令与检测电路的电流、电压信号进行比较,确定变频器的输出电压和频率。


  (2)电压、电流检测电路:与主电路电位隔离检测电压、电流等。


  (3)驱动电路:驱动主电路设备的电路。它与控制电路隔离,以便主电路设备打开和关闭。


  (4)速度检测电路:以安装在异步电机轴上的速度探测器(TG、PLG等)作为速度信号,送入运行回路,根据指令和运行,电机可按指令速度运行。


  (5)保护电路:检测主电路的电压和电流。当发生过载或过压时,防爆变频器厂家为了防止损坏变频器和异步电机,变频器停止工作或制约电压和电流值。
